Auf dem Markt gibt es eine Vielzahl unterschiedlicher IO-Karten zur Aufnahme von Meßdaten.
DASY bietet eine kostengünstige Lösung, mit der Sie nahezu von jeder auf dem Markt erhältlichen IO-Karte die Meßdaten lesen, weiterverarbeiten und Signale ausgeben können. Außerdem bietet es noch die Möglichkeit, ohne spezielle Steckkarte für Ihren PC zu messen.

Folgende Änderungen wurden (unter anderem) gegenüber der Version 2.1 realisiert:

1. Auf den Disketten befindet sich kein Code mehr für XTs. Es wird mindestens ein 286er AT erwartet. PC- und XT-Code ist nur noch auf Anfrage erhältlich.
2. Die Eingangskanäle können über n Werte mit einem "gleitenden Mittelwert" geglättet werden.
3. DASY kann die Meßdaten bei Langzeitmessungen nun auch als "Schreiber" auf einem Drucker mitschreiben. Es entsteht eine Kurve für jeden Kanal auf Endlospapier. (Für Epson Nadeldrucker mit Endlospapier) (Profiversion)
4. DASY übernimmt die Steuerung von "Tests". Es werden Signalfolgen erzeugt, mit denen Prüfabläufe gesteuert werden können. So kann z.B. in einem Dauertest ein Motor von DASY eingeschaltet und abgebremst werden, während DASY das Laufverhalten mißt. (Profiversion)
5. Ein neuer Treiber DMSMRECH.EXE ermöglicht Berechnungen aus anderen Kanälen und liefert das Ergebnis über wie Meßwerte an DASY. (Profiversion)
6. Ein neuer Treiber ADSERIAL.EXE ermöglicht die Messung über die serielle Schnittstelle mit Hilfe des Meß-Adapters von OKTOGON.

Es können bis zu 22 Kanäle aus verschiedenen IO-Karten gleichzeitig verarbeitet werden. Für jeden IO-Kartentyp wird ein Softwaretreiber benötigt. Einige Treiber sind bereits im Programmpaket enthalten. Die Treiberpalette wird ständig erweitert. Ich erstellen Ihnen einen Treiber für Ihre Anforderung. Ein Quelltext in Turbo-Pascal mit Anleitung, wonach sie selbst einen Treiber progammieren können, ist im Paket enthalten. Außerdem können Sie Digital- und Frequenzmessungen ohne Steckkarte über die parallele Schnittstelle, den Gameport sowie Analogmessungen über die serielle Schnittstelle durchführen. Durch die Übernahme der Meßdaten aus Pufferdateien können Werte z. B. aus anderen Prozessen unter OS/2 gelesen werden. Die gemessenen Werte können mit einem Polynom zur Verstärkung oder zur Linearisierung der Meßanordnung umgerechnet werden.

Sie können kleine Protokolltexte, Programmeinstellungen, Meßdaten und Grafikbilder auf der Festplatte oder auf einer RAM-Disk speichern. Nach der Umwandlung in das DBase- oder ASCII-Format können Meßdaten durch ein mitgeliefertes Zusatzprogramm wieder angezeigt, manipuliert sowie mit anderen Programmen weiterverarbeitet werden.

Ihr Computer sollte über eine VGA-Karte verfügen. Es werden Drucker von IBM, Epson, NEC, HP (500er Serie) und kompatible unterstützt. Als Plotter dient ein HP-7475A oder ein kompatibler. Meßdaten sowie Steuer- oder Regelsignale können auch über Ausgabekanäle z. B. auf eine D/A-Wandler-Karte ausgegeben werden.

Mit DASY können Sie Regelkreise aufbauen oder das Programm als Funktionsgenerator nutzen. Es können Zweipunkt-, Dreipunkt-, Proportional- und PID-Regler genutzt werden. Ferner können durch Ausgabe beliebiger Werte automatische Meßabläufe realisiert werden.

Mit DASY können Sie komplette Testsysteme aufbauen. Es können Rechteck-, Dreieck- und Sägezahnsignale erzeugt werden, womit Ablaufsteuerungen möglich sind.

Die Meßdaten können während der Messung (online) als Tabelle gedruckt sowie auf dem Bildschirm tabellarisch, als auch grafisch dargestellt werden. Der Grafikbildschirm kann in bis zu acht verschiedene Darstellungsfelder mit unterschiedlicher Skalierung unterteilt werden. Eine Zuordnung eines Kanals, jeweils zu der X- und Y-Achse, ist ebenfalls möglich. Weitere Möglichkeiten: automatische Skalierung, Scrollen, Darstellung von DBase-Dateien, ...

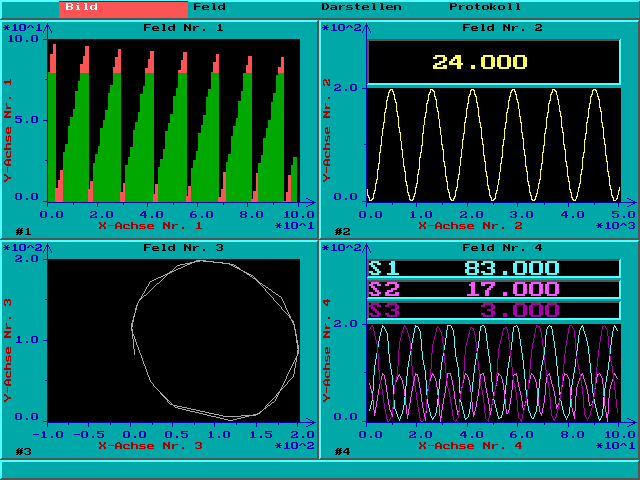

Darstellungsbeispiel:

Die Bedienungsanleitung ist im Programm integriert und enthält, wie auch die Hilfe-Funktionen, wichtige Hinweise und Beispiele sowie Übungshilfen für den Umgang mit dem Programm in Deutsch und Englisch. Sie kann auch ausgedruckt werden. Das gedruckte Handbuch ist nur in Deutsch erhältlich. Eine Alarmfunktion ermöglicht die Überwachung von Signalen auf Bereichsunter- bzw. Bereichsüberschreitung der Alarmgrenzen. Notausfunktion. Programmeinstellungen können gespeichert und auch automatisch geladen werden. Mit Hilfe der Autostartfunktion kann DASY Messungen ohne Tastaturabfragen durchführen. Es kann z. B. aus der AUTOEXEC.BAT des DOS heraus gestartet werden.

Systemanforderung

• AT ab 286er, lauffähig unter DOS, Windows und OS/2 in der DOS-Umgebung
• 650K freier Arbeitsspeicher
• Sofern keine Treiber benutzt werden, die auf die Speicherbereiche des PC zugreifen müssen, ist auch Windows NT als Betriebsystem möglich. Es kommt dabei z.B. Meßhardware in Frage, die über die serielle Schnittstelle angesprochen wird.

• Bis zu 22 Ein- und 22 Ausgabekanäle aus beliebigen Treibern gleichzeitig
• Gleitender Mittelwert der Eingangskanäle
• Meßtreiber für I/O-Karten verschiedener Hersteller und für Standardports des PCs
• Programmiervorlage für eigene Treiber in Turbo-Pascal 6.0
• Meßwertumrechnung mit Polynom bis zum Grad 3

• Speicherung von Protokolltexten, Setups, Meßdaten und Grafikbildern
• Meßdaten im DBase- und ASCII-Format speicherbar

• Verschiedene Darstellungsformen: Grafiken, Tabellen, ...
• Bis zu 8 Grafikfenster gleichzeitig
• Beliebige vom Treiber gesendete Texte an der X-Achse darstellbar. (Meldungen, Markierungen,...)
• Automatische Skalier- und Scrollfunktion
• XY-Diagramme für zwei Kanäle pro Grafik
• Darstellung von DBase-Dateien

• Protokolle, Tabellen und Grafikbilder auf IBM-, Epson-, NEC- und HP500-Druckern
• Meßreihen als HPGL-Daten für die Plotter HP 7475A und kompatible

• Automatischer Programmstart, -ablauf, -ende
• Alarmfunktion
• Handbuch auf CD mit über 130 Seiten Erklärungen, Beispielen, Anleitungen, Bildern, ... in Deutsch
• Umfangreiches Hilfesystem mit Hilfstexten zu allen Menüpunkten und integrierter, ausdruckbarer Bedienungsanleitung, Meß-, Übungsbeispiele und Anleitungen in Deutsch und Englisch
• Signalausgabe auf I/O-Karten digital und analog
• Ausgabe von beliebigen Signalverläufen an I/O-Ports programmierbar
• Realisierung von Dauertests durch Ablaufsteuerung mit DASY
• Steuerung der Datenspeicherung durch den Treiber DMSMTEST abhängig vom Signalverlauf zur Datenreduktion auf der Festplatte.
• Zweipunkt-, Dreipunkt-, Proportional- und PID-Regler

• DASY-Profiversion auf CD
• Sprachdiskette für Deutsch und Englisch
• Handbuch in Deutsch zur Profiversion auch auf der CD (nicht mehr gedruckt)

Eigenschaften dieser Demoversion

• Die Sprachdateien für die deutsche Sprache sind mitgeliefert.
• Der Treiber DMSMDEMO kann benutzt werden.
• Das Online-Handbuch enthält nur einen kleinen Ausschnitt aus dem gedruckten Handbuch zur Profiverion.

Laden

1. Speichern Sie diese Datei dasy22pd.zip (327KB) auf Ihrer Festplatte ab.

Installation dieser Demoversion

1. Beschriften Sie eine leere Diskette mit "DASY 2.2 Profiversion, Demo, start mit: README".
2. Legen Sie die Diskette in Laufwerk A:\
3. Entpacken Sie dasy22pd.zip mit "pkunzip dasy22pd.zip -d a:\". Dadurch wird eine installationsfähige Demo-Diskette erstellt.
4. Geben Sie "a:\readme" ein und installieren Sie DASY auf Ihrer Festplatte x:\. Es werden ausschließlich Dateien von a:\*.* nach x:\DASY\*.* kopiert.
5. Folgen Sie den Anweisungen des Installationsprogramms.

Vorstellung dieser Demoversion

1. Starten Sie DASY
2. Im Online-Handbuch (F1,F4), im Kapitel "Z" steht, wie Sie sich DASY vorführen können.
3. Bei Fragen stehe ich Ihnen gerne zur Verfügung. Schicken Sie mir dazu einfach eine Email.
4. Zur Deinstallation löschen Sie einfach das DASY-Verzeichnis von Ihrer Festplatte.
