Zeitstandversuch mit DASY

Steckbrief APZS01








Einleitung und Übersicht

Siehe auch Beschreibung der Anzeigen des Programms.
Das Programm bedient sich der Variablen aus der Arbeitstabelle des UD. Der UD arbeitet selbstständig und organisiert die Ermittlung der Messdaten. Die Speicherung der Messergebnisse werden von diesem Programm, APZS01, durchgeführt. Alle Steuerfunktionen werden ebenfalls von diesem Programm beeinflußt. Dazu zählt das Umschalten zwischen den Meßbereichen und das Unterbinden der Speicherung der Meßdaten im Haltezustand "th" sowie die Umschaltung zurück in den Meßzustand "tv".
Wird dieses Programm beendet und wieder gestartet, arbeitet der UD in der Zwischenzeit unverändert weiter. Andere Programme werden nicht beeinflußt. Die Speicherung der Messdaten für diesen Prüfstand werden jedoch unterbrochen.

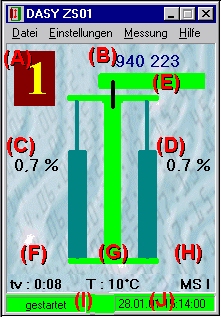

Beschreibung der Anzeigen des Programms




(A) Meßstandnummer
(B) Prüfauftragsnummer
(C) linker Encoder, Anzeige in % über Lo
(D) rechter Encoder, Anzeige in % über Lo
(E) Endschalter, grün und horizontal = OK, rot und schräg = Gewicht hat aufgesetzt
(F) Versuchszeit tv
(G) eingegebene Versuchstemperatur T
(H) Maßabschnitt I, II oder III
(I) Statusanzeige für den Zustand der Applikation
(J) Statusanzeige: Datum und Uhrzeit der letzten erfolgten Speicherung. Bei Start der Applikation keine Anzeige bis (wieder) eine Speicherung erfolgt ist.

Alle "Pflichtfelder" in den Eingabemasken sind gelb hinterlegt. Felder in denen keine Eingabe aus programmtechnischen oder organisatorischen Gründen notwendig ist, sind weiß hinterlegt.



Ablauf

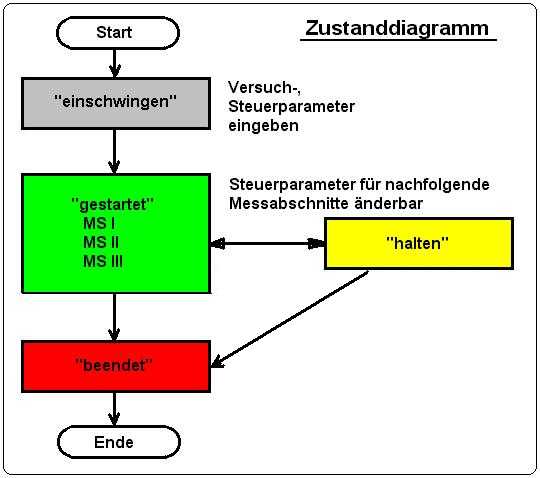

Im folgenden Diagramm ist der Ablauf dargestellt. Die Begriffe "einschwingen", "gestartet", "halten" und "beendet" werden in den gleichen Farben am unteren Rand des Programms angezeigt.



Zustanddiagramm

"einschwingen"

  1. Eingabe der Versuchsparameter
  2. Eingabe der Steuerparameter für die drei Meßabschnitte
  3. Einschwingen (Temperaturausgleich und Belastung)

    In diesem Zustand können Einstellungen an dem Prüfstand vorgenommen werden. Die Meßdaten werden angezeigt jedoch nicht weiter verarbeitet und auch nicht gespeichert.



    "gestartet"

  4. Versuchsstart erfolgt manuell
  5. DASY steuert selbstständig die drei Meßabschnitte.



    "halten"

  6. Beliebig oft: manuelle oder automatische Unterbrechung des Versuchs
  7. Die Fortführung des Versuchs muß manuell erfolgen.



    "beendet"

  8. Versuchsende



  9. beliebig oft: Eingabe der Werte nach Versuchsende und
  10. Ausgabe des Versuchsergebnisses

    Um eine neue Messreihe zu starten, muß das Programm beendet und über den UD wieder erneut gestartet werden! ("Selektiver Start")





Versuchsparameter:

Alle "Pflichtfelder" in den Eingabemasken sind gelb hinterlegt. Felder in denen keine Eingabe aus programmtechnischen oder organisatorischen Gründen notwendig ist, sind weiß hinterlegt.



Variable Beispiel Erklärung
Prüfauftragsnummer 123456ABC sollte eindeutig sein
Datum 17.01.2001
Projekt-Nr. 9-10 233
Werkstoff Nicrofor 6025 HT
Schweiß-Prst-Nr 1965
Durchmesser d0 [mm] 6.00
Prüftemperatur [°C] 1111
Prüfspannung [MPa] 1111.11
Prüfer Name
Auftragsnummer 11-180234
Wärmebehandlung 1200°C/2H/Luft
Probenlage quer/WEZ
Probenlänge Lo [mm] 30.00
Versuchslänge Lv [mm] 36.00
Bemerkung (3 Zeilen) Bemerkungstext


Steuerparameter:

Meßabschnitt I, II und III

Alle "Pflichtfelder" in den Eingabemasken sind gelb hinterlegt. Felder in denen keine Eingabe aus programmtechnischen oder organisatorischen Gründen notwendig ist, sind weiß hinterlegt. Die Steuerparameter sind alle Pflichfelder.



Variable Beispiel Erklärung
Zeit [h] 50:00 Mindestzeit ist 1 Stunde!
Dehnung [%] 0.4
Speichern [Wert/h] 4
Speichern [Wert/%] 0.005



Eingabe nach dem Versuchsende:

Alle "Pflichtfelder" in den Eingabemasken sind gelb hinterlegt. Felder in denen keine Eingabe aus programmtechnischen oder organisatorischen Gründen notwendig ist, sind weiß hinterlegt.



Variable Beispiel Erklärung
Bruchzeit [h] 50000 Die Bruchzeit wird bereits vorberechnet (Versuchzeit tv) und kann geändert werden.
Bruchlänge [mm] 58.625
ruchdurchmesser dv [mm] 4.215
Bemerkung (3 Zeilen) Bemerkungstext
